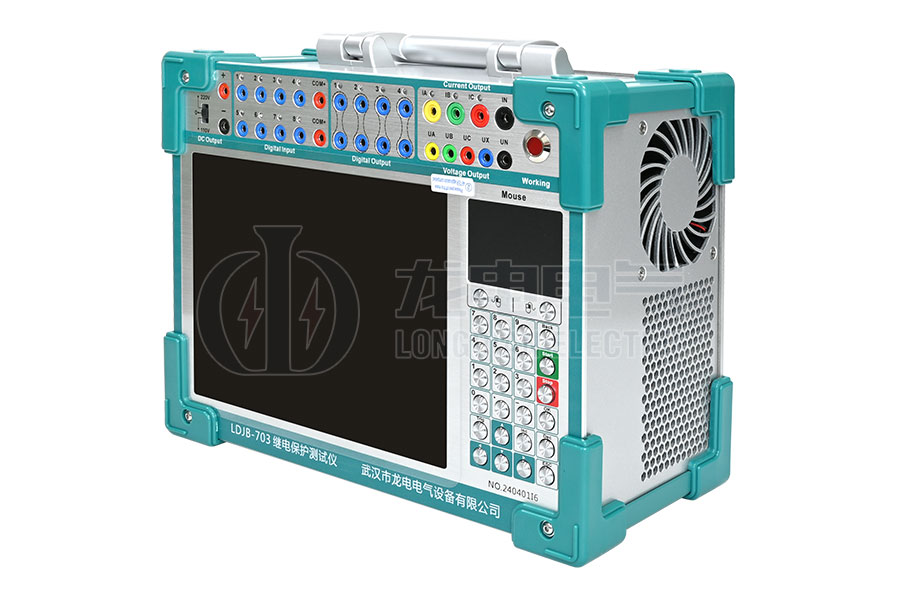

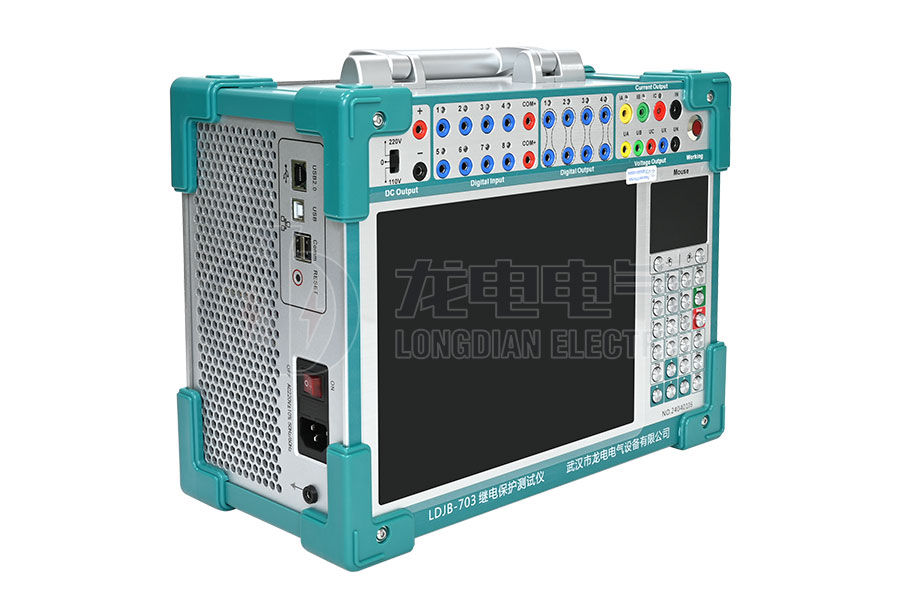

LDJB-703三相微機繼電保護測試儀具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
LDJB-703三相微機繼電保護測試儀滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
LDJB-703三相微機繼電保護測試儀采用經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
| 交流電流源 | |
| 單相電流輸出（有效值） | 0-30A/相，精度：0.2% ±5mA |
| 三相并聯輸出(有效值) | 0-90A/三相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 300VA |
| 三相并聯電流最大輸出功率 | 800VA |
| 三并電流最大輸出允許工作時間 | 10s |
| 頻率范圍 | 0-1000Hz，精度0.01Hz |
| 諧波次數 | 2-20次 |
| 相位 | 0-360°，精度0.1° |
| 直流電流源 | |
| 直流電流輸出 | 0-±20A/相，精度：0.2% ±5mA |
| 交流電壓源 | |
| 單相電壓輸出（有效值） | 0-125V/相，精度：0.2% ±5mV |
| 線電壓輸出（有效值） | 0-250V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0-1000Hz，精度0.001Hz |
| 諧波次數 | 2-20次 |
| 相位 | 0-360°，精度0.1° |
| 直流電壓源 | |
| 單相電壓輸出幅值 | 0-±150V，精度：0.2% ±5mV |
| 線電壓輸出幅值 | 0-±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
| 開關量端子 | |
| 開關量輸入端子 | 8對 |
| 空接點 | 1-20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號；有源接點：0-250V DC |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 其他 | |
| 時間范圍 | 1ms-9999s，測量精度：1ms |
| 體積重量 | 體積 338mm x 168mm x 305mm，約12Kg |
| 電源 | AC220V±10%，50Hz，10A |
| 交流電流工作時間 | |
| 10A≥工作電流 | 工作時間＞60分鐘 |
| 20A≥工作電流≥10A | 工作時間＞70S |
| 30A≥工作電流≥20A | 工作時間＞15S |
| 工作電流≥30A | 工作時間＞5S |
◆ LDJB-703三相微機繼電保護測試儀Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
◆ LDJB-703三相微機繼電保護測試儀內置有超薄型多功能快接按鍵和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
◆ LDJB-703三相微機繼電保護測試儀主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
◆ 功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
◆ 采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
◆ 可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
◆ 具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
◆ 配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
◆ 具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
