在電力設備的絕緣預防性試驗中，工頻耐壓試驗是檢驗其絕緣強度最直接、最有效的手段。而試驗變壓器，正是產生所需工頻高電壓的核心設備。不同類型的試驗變壓器，其結構、介質和特性各不相同，適用于不同的測試場景。武漢龍電電氣為您全面解析試驗變壓器的各種類型，幫助您做出最合適的選擇。

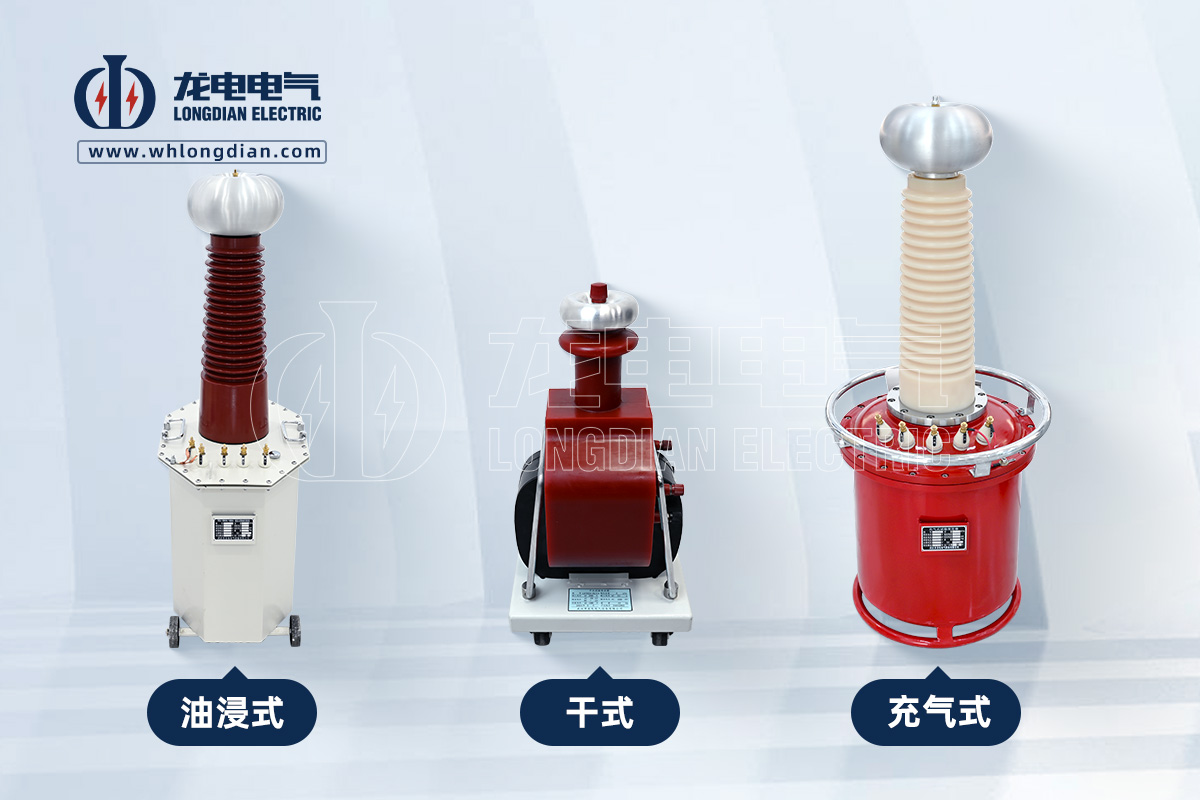

一、按絕緣和冷卻介質分類（最常用分類方式）

這是最主流和常見的分類方法，直接決定了變壓器的結構、重量和適用環境。

1. 油浸式試驗變壓器 (Oil-Immersed Testing Transformer)

◆ 結構特點: 器身（鐵芯和繞組）完全浸泡在專用的變壓器油中。

◆ 優點:

絕緣性能優異: 變壓器油具有極高的絕緣強度，能有效隔絕高壓。

散熱效果好: 油的熱容量大，通過對流能很好地帶走試驗過程中產生的熱量，允許更長的持續工作時間。

容量大、電壓高: 更容易實現高電壓、大容量的設計，是傳統和主力機型。

成本相對較低: 技術成熟，制造工藝穩定。

◆ 缺點:

體積重量大: 笨重，移動不便，一般為固定式或車載式。

需維護油位: 需定期檢查油位和油質，有潛在的滲漏油風險。

易燃性: 雖然燃點較高，但仍存在火災安全隱患。

◆ 適用場景: 適用于電壓等級較高、容量要求較大、固定場所或試驗室的耐壓試驗，如大型電力變壓器、GIS組合電器的耐壓試驗。

2. 干式試驗變壓器 (Dry-Type Testing Transformer)

◆ 結構特點: 器身不浸泡在絕緣油中，采用環氧樹脂等固體絕緣材料進行澆注或浸漬，實現整體固封。

◆ 優點:

免維護: 無需擔心油位和漏油問題，基本無需日常維護。

輕便易攜: 體積小、重量輕，移動方便，非常適合現場試驗。

阻燃防爆: 無油設計，從根本上杜絕了火災和爆炸風險，安全性高。

環保: 無油液處理問題，更加環境友好。

◆ 缺點:

散熱能力較差: 相比油浸式，持續工作時間可能受限，容量一般做得不如油浸式大。

成本較高: 制造工藝和絕緣材料導致其單價通常高于油浸式。

◆ 適用場景: 適用于需要頻繁移動、對防火防爆有嚴格要求的工作現場，如變電站、廠礦企業的現場試驗。

3. 充氣式試驗變壓器 (Gas-Insuated Testing Transformer)

◆ 結構特點: 將器身密封于鋼罐中，內部充入SF?（六氟化硫） 等化學性能穩定的惰性氣體作為絕緣和冷卻介質。

◆ 優點:

絕緣性能極佳: SF?氣體的絕緣強度遠高于空氣和變壓器油。

體積小巧: 在同等電壓等級下，體積和重量可以做到比油浸式和干式更小。

性能穩定: 不受環境濕度、灰塵等影響，性能非?？煽?。

◆ 缺點:

成本高昂: 制造工藝復雜，SF?氣體本身成本高，導致產品價格昂貴。

環保顧慮: SF?是著名的溫室氣體，其回收和處理有嚴格規范。

◆ 適用場景: 常用于對設備體積和重量有極端限制的特殊場合，或高電壓等級的GIS設備試驗。

二、按結構功能分類

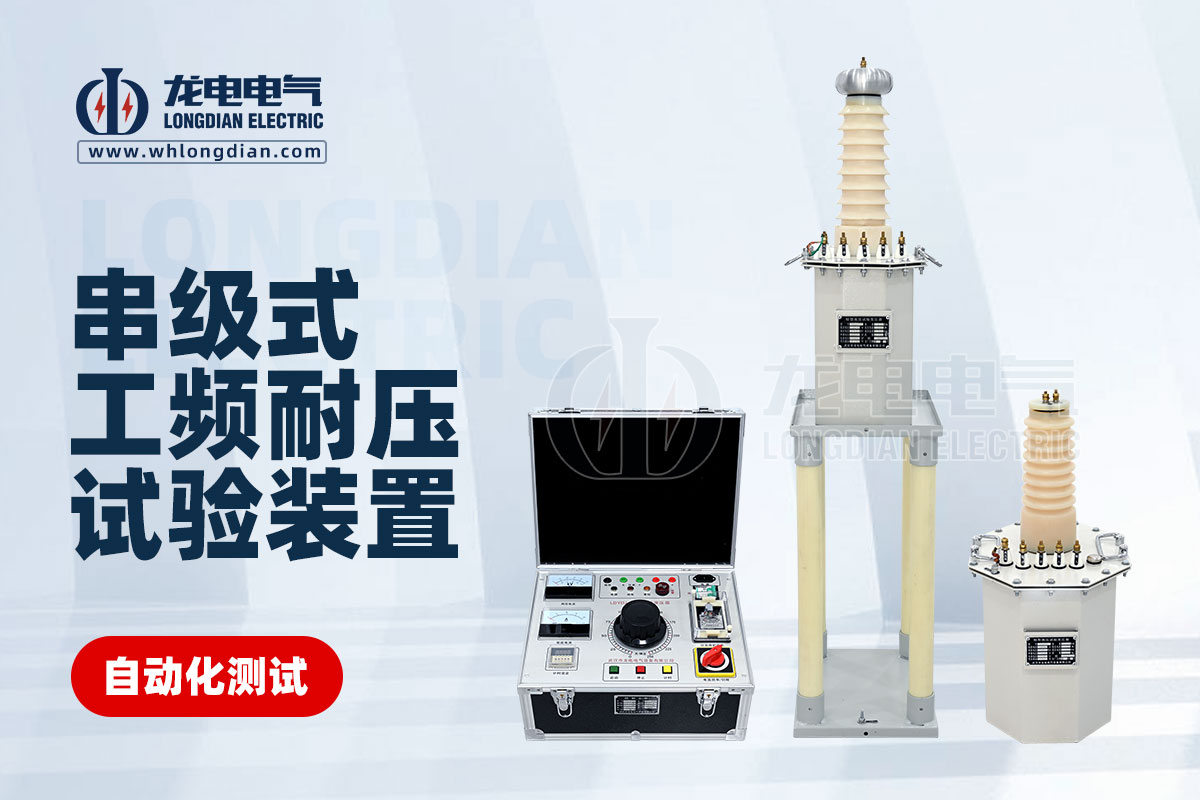

1. 串級式試驗變壓器 (Cascade Testing Transformer)

◆ 結構特點: 將兩臺或更多臺試驗變壓器的繞組特殊連接，實現電壓的疊加。

◆ 優點: 通過多個較低電壓等級的變壓器串聯，獲得單個變壓器難以實現的超高輸出電壓，解決了制造超高壓變壓器的技術難題和運輸困難。

◆ 缺點: 系統整體效率有所降低，連接和操作相對復雜。

◆ 適用場景: 用于500kV及以上超高電壓等級的現場耐壓試驗。

2. 交直流兩用試驗變壓器 (AC/DC Dual-Purpose Testing Transformer)

◆ 結構特點: 本質上是一臺油浸式試驗變壓器，但設計時考慮了直流試驗的需求，通過配套的硅堆和濾波電容，可方便地輸出直流高壓。

◆ 優點: 一機兩用，既可進行交流耐壓試驗，也可進行直流耐壓和泄漏電流試驗，功能性強，性價比高。

◆ 適用場景: 綜合性試驗室或需要同時進行交、直流試驗的現場。

三、總結與選型指南

武漢龍電電氣作為專業的電力測試設備制造商，提供全系列高品質的油浸式、干式及交直流兩用試驗變壓器，電壓容量覆蓋廣，設計精良，保護功能完善，嚴格遵循國家標準。我們的技術團隊可為您提供專業的選型指導，確保您選擇最匹配需求的設備。
